WBR HRL12360WFT
WBR HRL12360WFT
Применение
WBR серии HRL12360WFT - герметизированные, необслуживаемые, VRLA аккумуляторы, изготовленные по технологии AGM, со сроком службы более 12 лет применяются для эксплуатации на коротких режимах разряда в системах бесперебойного питания ЦОД и другом технологическом оборудовании. Допускают до 300 циклов глубокого разряда.
Спецификация
Номинальное напряжение
12 В (6 элементов в блоке)
Номинальная мощность
360 Вт/эл при 15-мин. разряде до Uкон. - 1.6 В/эл при 25 °С
Номинальная ёмкость (С10)
100 Ач при 10-час. разряде до Uкон. - 1.80 В/эл при 25 °С
Вес
31.3 кг ± 3%
Максимальный ток разряда (5 сек)
1100 A
Внутреннее сопротивление
4.3 мОм
Диапазон рабочих температур
Разряд: от -40 °С до +60 °С , Заряд: от -20 °С до +60 °С , Хранение: от -40 °С до +60 °С
Номинальная рабочая температура
25 ± 3 °С
Напряжение подзаряда
13.50 - 13.65 В при 25 °С (темп. комп. -3 мВ/°С/Эл.)
Максимальный ток заряда
30 A
Напряжение заряда при циклическом режиме
14.10 - 14.40 В при 25 °С (темп. комп. -5 мВ/°С/Эл.)
Срок хранения
Батареи WBR серии HRL FT могут храниться до 6 месяцев при 25 °С*
Полюсные выводы
Под внутренний болт М8 (фронт-терминальное исполнение) Момент затяжки болт. соед. 12-20 Нм.
Материал корпуса
Ударопрочный негорючий ABS (акрило-бутадиен-стирол)
Срок службы
Более 12 лет в буферном режиме при 25 °С
*Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается
*Содержание может быть изменено в целях улучшения без предварительного уведомления, не является публичной офертой
*Внешний вид изделия может отличаться от представленного на сайте

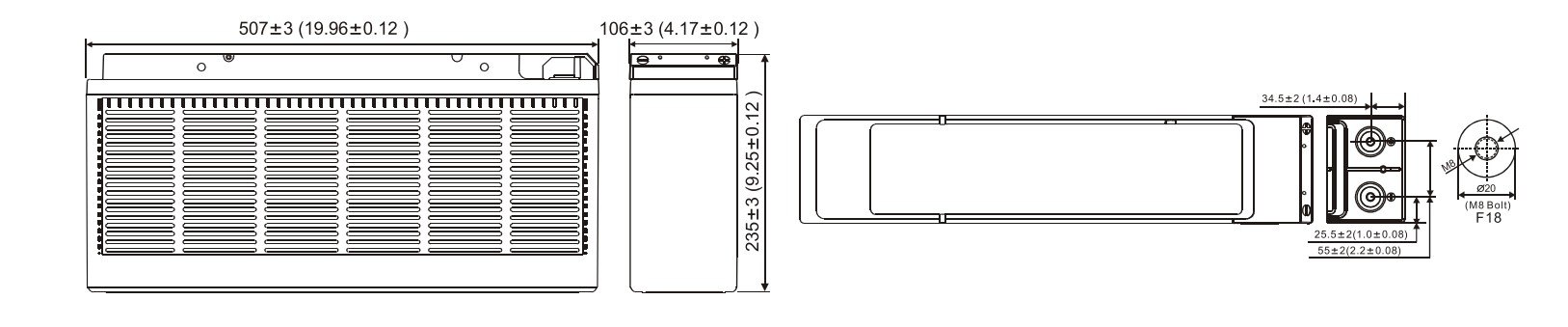

Размеры, мм
Длина
507
Ширина
106
Высота
235
Высота с клеммами
235
Разряд постоянным током: А (25°С)
| UK/Tразряда | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 8 ч | 10 ч | 20 ч |
| 1.85 В | 135 | 100 | 54.5 | 32.2 | 24.3 | 18.2 | 15.8 | 10.5 | 9.5 | 4.70 |
| 1.80 В | 153 | 105 | 60.0 | 34.4 | 25.1 | 19.1 | 16.4 | 11.3 | 10.0 | 5.00 |
| 1.75 В | 189 | 109 | 61.5 | 36.0 | 26.4 | 20.0 | 17.0 | 11.7 | 10.1 | 5.10 |
| 1.70 В | 190 | 112 | 62.4 | 36.8 | 26.7 | 20.3 | 17.3 | 11.9 | 10.2 | 5.20 |
| 1.67 В | 194 | 115 | 63.6 | 37.5 | 27.0 | 20.5 | 17.7 | 12.0 | 10.3 | 5.20 |
| 1.65 В | 198 | 118 | 64.3 | 38.3 | 27.4 | 20.8 | 18.0 | 12.1 | 10.4 | 5.30 |
| 1.60 В | 202 | 125 | 64.7 | 39.7 | 27.8 | 21.1 | 18.3 | 12.2 | 10.5 | 5.40 |
Разряд постоянной мощностью: ВТ/Эл (25°С)
| UK/Tразряда | 15 мин | 30 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 8 ч | 10 ч | 20 ч |
| 1.85 В | 268 | 171 | 114 | 59.8 | 46.3 | 36.0 | 26.7 | 21.2 | 17.5 | 8.67 |
| 1.80 В | 293 | 191 | 116 | 69.9 | 48.3 | 38.3 | 29.5 | 21.7 | 18.5 | 9.83 |
| 1.75 В | 329 | 203 | 119 | 73.4 | 49.8 | 40.5 | 31.3 | 23.0 | 19.3 | 10.5 |
| 1.70 В | 334 | 215 | 121 | 75.3 | 51.7 | 41.3 | 31.8 | 23.3 | 19.8 | 10.7 |
| 1.67 В | 344 | 225 | 124 | 76.7 | 52.7 | 41.7 | 32.7 | 24.0 | 20.2 | 10.8 |
| 1.65 В | 354 | 232 | 127 | 77.5 | 53.7 | 42.0 | 33.5 | 24.5 | 20.3 | 10.8 |
| 1.60 В | 360 | 242 | 129 | 78.3 | 55.0 | 42.3 | 34.2 | 25.0 | 20.5 | 11.0 |
