WBR EXTRA XHRL1290W
WBR EXTRA XHRL1290W
Применение
WBR EXTRA серии XHRL1290W — герметизированные, необслуживаемые, VRLA аккумуляторы, изготовленные по технологии AGM, со сроком службы до 12 лет применяются для эксплуатации на коротких режимах разряда в системах бесперебойного питания ЦОД и другом технологическом оборудовании. Допускают до 300 циклов глубокого разряда.
Спецификация
Номинальное напряжение
12 В (6 элементов в блоке)
Вес
6.3 кг ±3 %
Номинальная мощность (при 25 °С)
90 Вт/эл. при 15-минутном разряде до Uкон. 1.60 В/эл.
Номинальная емкость (при 25 °С)
21 Ач при 20-часовом разряде до Uкон. 1.75 В/эл.
Максимальный ток разряда (5 сек)
300 А
Внутреннее сопротивление
9 мОм
Диапазон рабочих температур
Разряд -40…+60 °С, Заряд -20…+60 °С, Хранение -40…+60 °С
Оптимальная рабочая температура
25 °С
Напряжение подзаряда при 25 °С
13.5-13.8 В (температурный коэффициент -3 мВ/°С/эл.)
Максимальный ток заряда
6 А при 25 °С
Напряжение заряда (циклический режим) при 25 °С
14.4-15.0 В (температурный коэффициент -5 мВ/°С/эл.)
Саморазряд
Батареи WBR EXTRA серии XHRL могут храниться до 6 месяцев*
Выводы
Под внутренний болт М5 (момент затяжки болтов 4–6 Н·м)
Материал корпуса
Ударопрочный ABS (акрило-бутадиен-стирол)
*Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается
*Содержание может быть изменено в целях улучшения без предварительного уведомления, не является публичной офертой
*Внешний вид изделия может отличаться от представленного на сайте

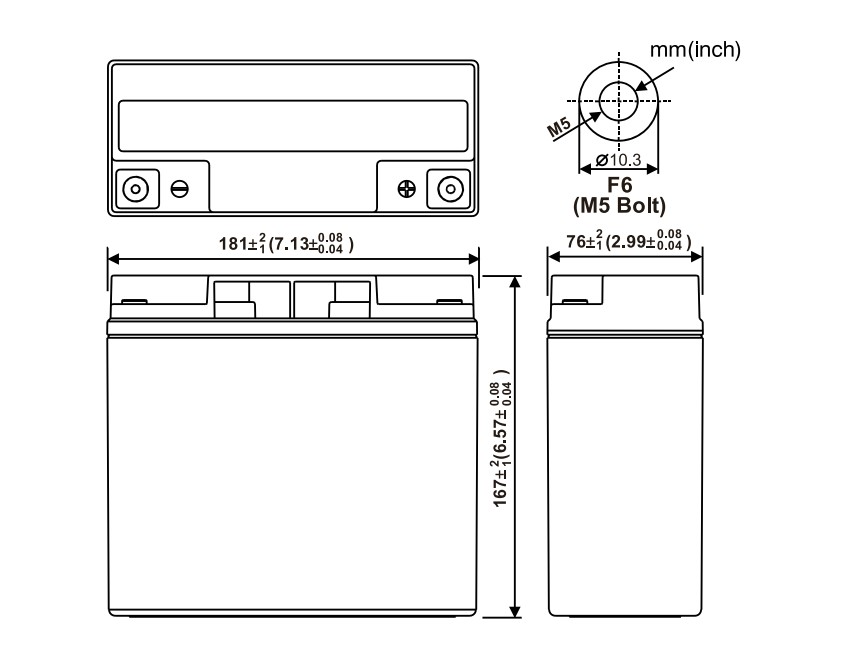

Размеры, мм
Длина
181
Ширина
76
Высота
167
Высота с клеммами
167
Разряд постоянным током: А (25°С)
| Tразряда / Uk | 1.85B | 1.80B | 1.75B | 1.70B | 1.67B | 1.65B | 1.60B |
| 2 мин | 112 | 128 | 135 | 142 | 148 | 154 | 159 |
| 4 мин | 78.5 | 97.2 | 104 | 109 | 113 | 116 | 118 |
| 5 мин | 73.4 | 81.4 | 88.5 | 93.2 | 96.5 | 99.0 | 101 |
| 8 мин | 61.5 | 65.7 | 69.5 | 71.2 | 72.4 | 73.3 | 73.9 |
| 10 мин | 51.2 | 55.0 | 57.2 | 58.8 | 60.0 | 61.2 | 62.2 |
| 15 мин | 40.0 | 41.6 | 43.0 | 43.7 | 44.5 | 45.1 | 45.5 |
| 30 мин | 22.7 | 23.9 | 24.3 | 24.5 | 24.7 | 24.9 | 25.1 |
| 45 мин | 16.5 | 17.4 | 18.1 | 18.6 | 18.8 | 19.2 | 19.5 |
| 1 ч | 11.6 | 12.2 | 12.7 | 13.1 | 13.5 | 13.7 | 13.9 |
| 1.5 ч | 9.27 | 10.1 | 10.8 | 11.1 | 11.3 | 11.5 | 11.6 |
| 2 ч | 6.16 | 6.56 | 6.90 | 7.16 | 7.43 | 7.56 | 7.70 |
| 3 ч | 4.73 | 4.90 | 5.00 | 5.08 | 5.11 | 5.17 | 5.21 |
| 4 ч | 3.88 | 3.97 | 4.04 | 4.09 | 4.12 | 4.15 | 4.17 |
| 5 ч | 3.30 | 3.37 | 3.42 | 3.46 | 3.48 | 3.50 | 3.51 |
| 8 ч | 2.14 | 2.23 | 2.30 | 2.32 | 2.33 | 2.34 | 2.35 |
| 10 ч | 1.90 | 1.96 | 2.00 | 2.02 | 2.03 | 2.04 | 2.05 |
| 20 ч | 0.952 | 0.984 | 1.01 | 1.03 | 1.04 | 1.05 | 1.05 |
Разряд постоянной мощностью: ВТ/Эл (25°С)
| Tразряда / Uk | 1.85B | 1.80B | 1.75B | 1.70B | 1.67B | 1.65B | 1.60B |
| 2 мин | 199 | 228 | 250 | 259 | 267 | 271 | 274 |
| 4 мин | 162 | 180 | 191 | 198 | 200 | 202 | 204 |
| 5 мин | 148 | 161 | 169 | 175 | 178 | 181 | 184 |
| 8 мин | 115 | 123 | 127 | 131 | 134 | 136 | 138 |
| 10 мин | 93.4 | 101 | 108 | 110 | 112 | 114 | 116 |
| 15 мин | 65.2 | 72.2 | 78.4 | 79.2 | 80.0 | 80.6 | 81.0 |
| 30 мин | 39.5 | 43.2 | 46.2 | 47.0 | 47.6 | 48.2 | 48.6 |
| 45 мин | 34.9 | 35.8 | 36.6 | 37.1 | 37.6 | 37.9 | 38.2 |
| 1 ч | 22.7 | 23.8 | 24.6 | 25.4 | 26.2 | 26.6 | 26.8 |
| 1.5 ч | 18.5 | 19.3 | 19.8 | 20.1 | 20.3 | 20.5 | 20.6 |
| 2 ч | 12.2 | 12.7 | 13.0 | 13.5 | 13.6 | 13.7 | 13.8 |
| 3 ч | 9.53 | 9.88 | 10.1 | 10.3 | 10.4 | 10.5 | 10.6 |
| 4 ч | 7.63 | 7.93 | 8.12 | 8.22 | 8.32 | 8.40 | 8.46 |
| 5 ч | 6.65 | 6.88 | 7.00 | 7.10 | 7.13 | 7.16 | 7.18 |
| 8 ч | 4.59 | 4.75 | 4.83 | 4.88 | 4.91 | 4.93 | 4.95 |
| 10 ч | 3.55 | 3.72 | 3.80 | 3.82 | 3.84 | 3.86 | 3.88 |
| 20 ч | 1.92 | 1.98 | 2.02 | 2.06 | 2.09 | 2.12 | 2.15 |
