WBR EXTRA XHRL12125W
WBR EXTRA XHRL12125W
Применение
WBR EXTRA серии XHRL12125W — герметизированные, необслуживаемые, VRLA аккумуляторы, изготовленные по технологии AGM, со сроком службы 12 лет в буферном режиме применяются для эксплуатации на коротких режимах разряда в системах бесперебойного питания ЦОД и другом технологическом оборудовании. Допускают до 300 циклов глубокого разряда.
Спецификация
Номинальное напряжение
12 В (6 элементов в блоке)
Вес
9.2 кг ±3 %
Номинальная мощность (при 25 °С)
125 Вт/эл. при 15-минутном разряде до Uкон. 1.60 В/эл.
Номинальная емкость (при 25 °С)
30 Ач при 20-часовом разряде до Uкон. 1.75 В/эл.
Максимальный ток разряда (5 сек)
420 А
Внутреннее сопротивление
7.8 мОм
Диапазон рабочих температур
Разряд -40…+60 °С, Заряд -20…+60 °С, Хранение -40…+60 °С
Оптимальная рабочая температура
25 °С
Напряжение подзаряда при 25 °С
13.5-13.8 В (температурный коэффициент -3 мВ/°С/эл.)
Максимальный ток заряда
9 А при 25 °С
Напряжение заряда (циклический режим) при 25 °С
14.4-15.0 В (температурный коэффициент -5 мВ/°С/эл.)
Саморазряд
Батареи WBR EXTRA серии XHRL могут храниться до 6 месяцев*
Выводы
Под внутренний болт М5 (момент затяжки болтов 4–6 Н·м)
Материал корпуса
Ударопрочный ABS (акрило-бутадиен-стирол)
*Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается
*Содержание может быть изменено в целях улучшения без предварительного уведомления, не является публичной офертой
*Внешний вид изделия может отличаться от представленного на сайте

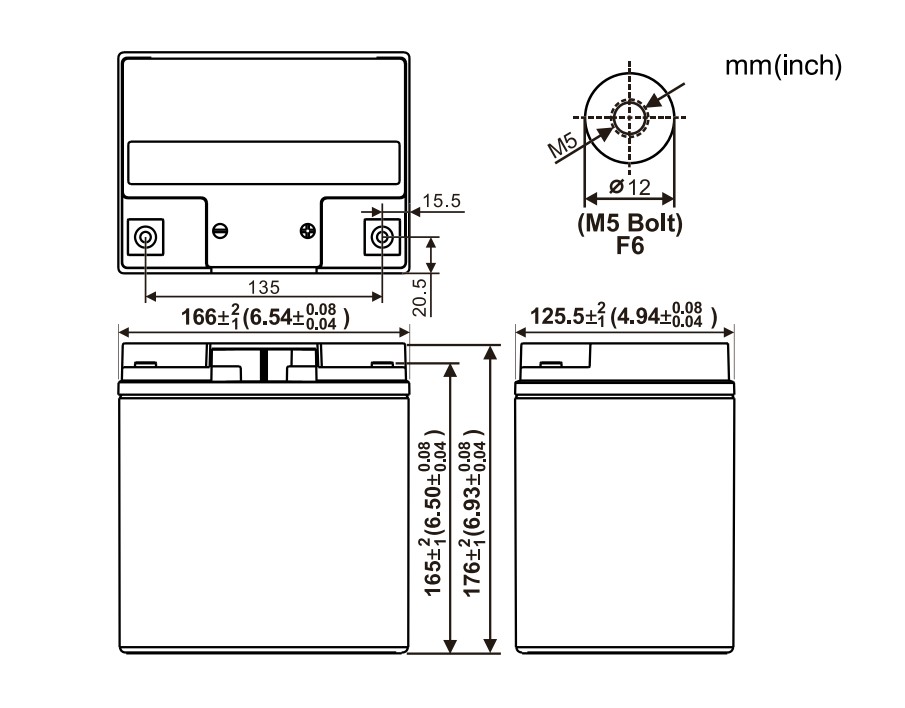

Размеры, мм
Длина
166
Ширина
125
Высота
165
Высота с клеммами
176
Разряд постоянным током: А (25°С)
| UK/Tразряда | 2 мин | 4 мин | 5 мин | 6 мин | 8 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 1 ч | 1.5 ч | 2 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.85 В | 117.0 | 106.0 | 96.7 | 89.2 | 78.4 | 69.2 | 56.2 | 48.10 | 34.30 | 24.60 | 19.80 | 14.50 | 11.80 | 7.39 | 4.95 | 2.740 | 1.450 |
| 1.80 В | 139.0 | 113.0 | 106.0 | 98.0 | 85.0 | 77.0 | 59.3 | 51.60 | 36.80 | 26.10 | 20.80 | 15.20 | 12.20 | 7.69 | 5.10 | 2.820 | 1.480 |
| 1.75 В | 165.0 | 124.0 | 113.0 | 105.0 | 91.2 | 81.0 | 62.2 | 52.80 | 38.00 | 26.90 | 21.40 | 15.60 | 12.50 | 7.94 | 5.20 | 2.910 | 1.510 |
| 1.70 В | 177.0 | 132.0 | 120.0 | 110.0 | 95.1 | 84.0 | 63.8 | 53.30 | 38.50 | 27.40 | 21.70 | 15.90 | 12.70 | 8.05 | 5.30 | 2.930 | 1.530 |
| 1.67 В | 184.0 | 136.0 | 123.0 | 113.0 | 97.0 | 85.0 | 64.4 | 53.60 | 38.80 | 27.60 | 21.90 | 16.00 | 12.80 | 8.20 | 5.40 | 2.950 | 1.540 |
| 1.65 В | 188.0 | 142.0 | 128.0 | 117.0 | 98.1 | 85.5 | 65.0 | 53.70 | 38.90 | 27.70 | 22.00 | 16.10 | 12.80 | 8.40 | 5.40 | 2.970 | 1.550 |
| 1.60 В | 197.0 | 148.0 | 132.0 | 120.0 | 99.2 | 99.2 | 65.4 | 53.90 | 39.10 | 28.00 | 22.20 | 16.20 | 12.90 | 8.40 | 5.50 | 2.980 | 1.560 |
Разряд постоянной мощностью: ВТ/Эл (25°С)
| UK/Tразряда | 2 мин | 4 мин | 5 мин | 6 мин | 8 мин | 10 мин | 15 мин | 20 мин | 30 мин | 45 мин | 1 ч | 1.5 ч | 2 ч | 3 ч | 5 ч | 10 ч | 20 ч |
| 1.85 В | 211.0 | 203.0 | 185.0 | 171.0 | 152.0 | 134.0 | 110.0 | 94.4 | 68.1 | 49.20 | 39.7 | 29.3 | 23.6 | 15.5 | 10.0 | 5.56 | 3.00 |
| 1.80 В | 259.0 | 214.0 | 201.0 | 187.0 | 164.0 | 148.0 | 116.0 | 101.0 | 72.9 | 52.10 | 41.7 | 30.6 | 24.5 | 16.2 | 10.4 | 5.72 | 3.03 |
| 1.75 В | 299.0 | 233.0 | 215.0 | 201.0 | 174.0 | 156.0 | 120.0 | 103.0 | 75.1 | 53.7 | 42.8 | 31.3 | 25.1 | 16.4 | 10.5 | 5.85 | 3.09 |
| 1.70 В | 318.0 | 247.0 | 226.0 | 210.0 | 182.0 | 161.0 | 123.0 | 104.0 | 76.2 | 54.7 | 43.5 | 31.8 | 25.4 | 16.6 | 10.6 | 5.86 | 3.11 |
| 1.67 В | 330.0 | 253.0 | 231.0 | 214.0 | 185.0 | 163.0 | 124.0 | 104.0 | 76.6 | 55.1 | 43.9 | 32.0 | 25.6 | 16.7 | 10.7 | 5.88 | 3.12 |
| 1.65 В | 337.0 | 257.0 | 233.0 | 216.0 | 187.0 | 164.0 | 125.0 | 105.0 | 76.8 | 55.4 | 44.1 | 32.1 | 25.7 | 16.8 | 10.8 | 5.89 | 3.14 |
| 1.60 В | 351.0 | 267.0 | 240.0 | 220.0 | 190.0 | 165.0 | 126.0 | 105.0 | 77.3 | 55.9 | 44.5 | 32.4 | 25.9 | 16.9 | 10.9 | 5.91 | 3.15 |
