WBR HRL12800WFT
WBR HRL12800WFT
Применение
WBR серии HRL12800WFT - герметизированные, необслуживаемые, VRLA аккумуляторы, изготовленные по технологии AGM, со сроком службы более 12 лет применяются для эксплуатации на коротких режимах разряда в системах бесперебойного питания ЦОД и другом технологическом оборудовании. Допускают до 300 циклов глубокого разряда.
Спецификация
Номинальное напряжение
12 В (6 элементов в блоке)
Номинальная мощность
805 Вт/эл при 15-мин. разряде до Uкон. - 1.6 В/эл при 25 °С
Номинальная ёмкость (C10)
205 Ач при 10-час. разряде до Uкон. - 1.75 В/эл при 25 °С
Вес
66 кг ± 3%
Максимальный ток разряда (5 сек)
1680 A
Внутреннее сопротивление
2.5 мОм
Диапазон рабочих температур
Разряд: от -40 °С до +60 °С , Заряд: от -20 °С до +60 °С , Хранение: от -40 °С до +60 °С
Номинальная рабочая температура
25 ± 3 °С
Напряжение подзаряда
13.50 - 13.65 В при 25 °С (темп. комп. -3 мВ/°С/Эл.)
Максимальный ток заряда
63 A
Напряжение заряда при циклическом режиме
14.10 - 14.40 В при 25 °С (темп. комп. -5 мВ/°С/Эл.)
Срок хранения
Батареи WBR серии HRL FT могут храниться до 6 месяцев при 25 °С*
Полюсные выводы
Под внутренний болт М8 (фронт-терминальное исполнение) Момент затяжки болт. соед. 12-20 Нм.
Материал корпуса
Ударопрочный негорючий ABS (акрило-бутадиен-стирол)
Срок службы
Более 12 лет в буферном режиме при 25 °С
*Перед использованием батарею необходимо зарядить. При более высокой температуре окружающей среды время хранения сокращается
*Содержание может быть изменено в целях улучшения без предварительного уведомления, не является публичной офертой
*Внешний вид изделия может отличаться от представленного на сайте

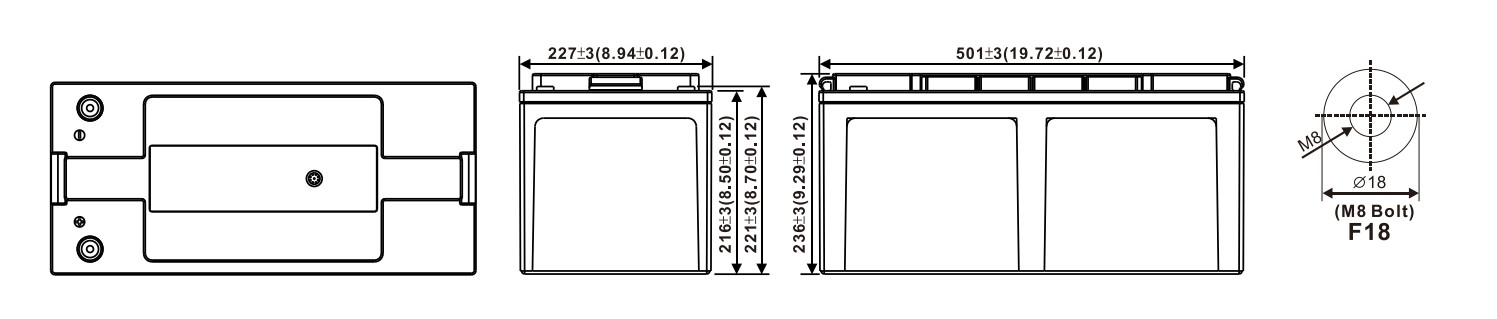

Размеры, мм
Длина
501
Ширина
227
Высота
216
Высота с клеммами
236
Разряд постоянным током: А (25°С)
| UK/Tразряда | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 6 ч | 8 ч | 10 ч | 20 ч |
| 1.80 В | 534 | 485 | 392 | 237 | 165 | 133 | 74.8 | 53.0 | 41.3 | 33.9 | 29.5 | 22.5 | 20.0 | 10.5 |
| 1.75 В | 612 | 526 | 414 | 246 | 170 | 137 | 76.8 | 54.8 | 42.6 | 35.0 | 30.5 | 23.1 | 20.5 | 10.6 |
| 1.70 В | 669 | 559 | 432 | 253 | 174 | 140 | 77.9 | 55.8 | 43.2 | 35.6 | 31.0 | 23.4 | 20.6 | 10.7 |
| 1.67 В | 676 | 562 | 435 | 254 | 175 | 141 | 78.1 | 55.9 | 43.4 | 35.9 | 31.2 | 23.6 | 20.7 | 10.7 |
| 1.65 В | 688 | 568 | 440 | 256 | 176 | 142 | 78.5 | 56.2 | 43.6 | 36.2 | 31.5 | 23.9 | 20.8 | 10.7 |
| 1.60 В | 713 | 581 | 447 | 260 | 179 | 143 | 79.2 | 56.7 | 44.0 | 36.6 | 31.8 | 24.1 | 21.0 | 10.8 |
Разряд постоянной мощностью: ВТ/Эл (25°С)
| UK/Tразряда | 5 мин | 10 мин | 15 мин | 30 мин | 45 мин | 1 ч | 2 ч | 3 ч | 4 ч | 5 ч | 6 ч | 8 ч | 10 ч | 20 ч |
| 1.80 В | 1004 | 904 | 737 | 459 | 333 | 273 | 157 | 112 | 87.8 | 73.7 | 64.4 | 49.8 | 41.6 | 22.7 |
| 1.75 В | 1107 | 964 | 770 | 474 | 342 | 283 | 161 | 116 | 90.7 | 76.0 | 66.4 | 51.1 | 42.4 | 23.0 |
| 1.70 В | 1167 | 995 | 787 | 482 | 347 | 287 | 163 | 118 | 92.1 | 77.1 | 67.4 | 51.8 | 42.7 | 23.2 |
| 1.67 В | 1185 | 1004 | 800 | 484 | 349 | 289 | 163 | 118 | 92.5 | 77.4 | 67.7 | 52.0 | 42.8 | 23.2 |
| 1.65 В | 1198 | 1010 | 802 | 485 | 350 | 290 | 164 | 119 | 92.8 | 77.7 | 67.9 | 52.1 | 42.9 | 23.3 |
| 1.60 В | 1228 | 1029 | 805 | 490 | 352 | 291 | 165 | 119 | 93.2 | 77.9 | 68.1 | 52.3 | 43.1 | 23.3 |
